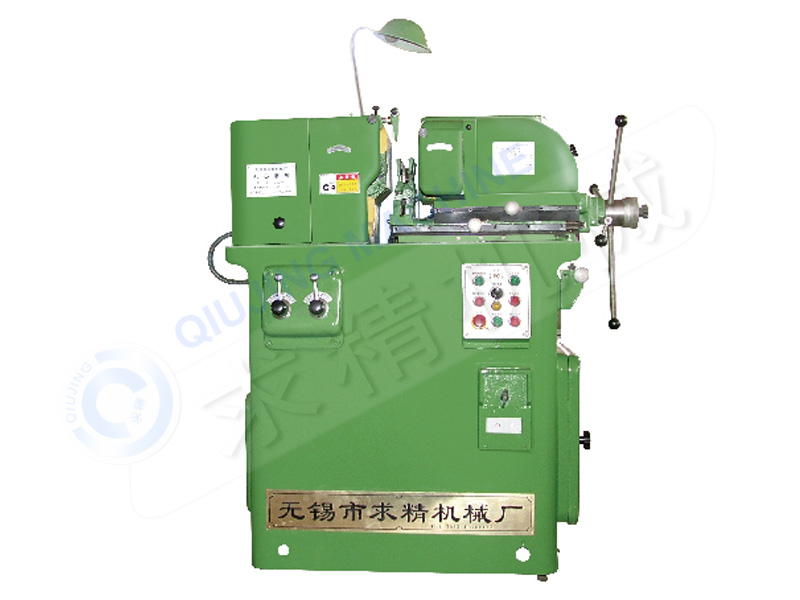

M1010无心磨床
浏览: 发布日期:2019-12-17




无锡求精机械厂M1010机床特点及规格参数
机床主要特点:
★机床采用导轮架单面移动方式。
★砂轮为轴采用悬伸结构,更换砂轮方便。
★导轮轴采用多片式动压油膜轴承。
★导轮轴采用悬伸结构,更换导轮方便
★导轮轴采用整体锥体滑动轴承。
★导轮调速采用交流变频无级调速。

机床主要规格参数:
磨削直径Grindingdiameter 通磨Plunge feed 0.5~10(mm)
切入磨Thru-feed 3~10(mm)
磨削长度Grinding length(标配) 通磨Plunge feed 60(mm)
切入磨Thru-feed 45(mm)
砂轮规格Grinding wheel specifications P200×75×50(mm)
导轮规格 Regulating wheel specifications P125×50×50(mm)
砂轮转速Grinding wheel speed 1300(r/min)
导轮转速Regulating wheel speed 45~240(r/min)
导轮回转角度Swiveling angle of regulating wheel 垂直面内vertical -2~+5(°)
水平面内horizontal 0~+3(°)
导轮架横向位移量
手轮刻度进给量Min Feeding Amount of Grinding Wheel Dresser 0.002(mm)
砂轮与导轮中心连线至托架底面高度(mm)Height from centerline of gri.wheel & reg.wheel to workrest 125(mm)
机床总功率Power 2.96(kw)
机床重量Weight 850(kg)
机床外形尺寸长×宽×高 1125×1125×1165
工作精度accuracy
(标准试料)
圆度roundness 2(μm)
圆柱度cylindricity 3(μm)
粗糙度roughness 0.32(Ra)
