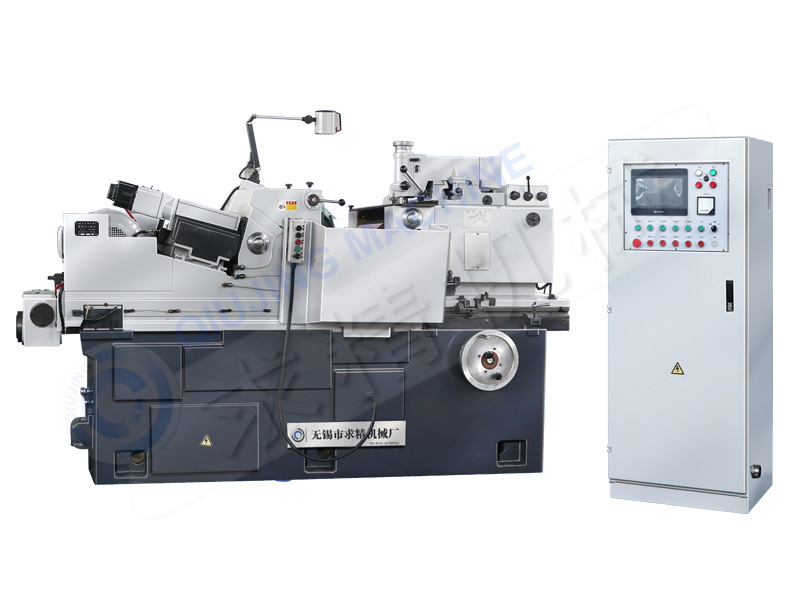

M11100数控无心磨床
浏览: 发布日期:2019-12-03


M11100数控无心磨床机床主要特点:
★床身、高强度密烘铸铁,两次时效处理,精密加工以确保机床高精度。
★砂轮装置:双支承结构结构,刚性好,砂轮轴采用五片球支点短轴瓦油膜动压轴承,主轴采用陶瓷主轴,精度好,耐磨性高(不易发热,间隙小,可修复)。
★导轮装置:导轮轴采用双支承结构,刚性好,采用多片式动压油膜轴承。调速采用变频交流电机无极调速。
★进给:机床砂轮架导轮架双面移动布局,易于配备各种送料装置及自动化。
砂轮架采用贴塑润滑导轨,伺服进给,抗震性好,进给灵敏精确,磨削稳定性高。定位精度可达0.001mm。
        导轮架移动采用平V型导轨。
★砂轮修整装置:采用伺服电机滚珠丝杆驱动补差修整,可实现台阶圆弧的修整。
★导轮修整装置:减速电机驱动滚珠丝杠,无级调速,平稳可靠。
★控制系统:三菱系统,自动修整补偿,人机对话,进给量,速度,时间均可调。
★操作采用显示屏人机对话,进给量,速度,时间均可调。
★机床冷却系统配有磁性分离器
机床主要规格参数:
磨削直径
Grindingdiameter
通磨Plunge feed 10~100(mm)
切入磨Thru-feed 10~100 (mm)
磨削长度
Grinding length
通磨(标准)Plunge feed 400 (mm)
切入磨Thru-feed 390 (mm)
砂轮规格Grinding wheel specifications P500×400×305
导轮规格 Regulating wheel specifications P350×400×203
砂轮转速Grinding wheel speed 1330(r/min)
导轮转速Regulating wheel specifications 12--200(r/min)
导轮回转角度Swiveling angle of regulating wheel 垂直面内vertical -2~+4 (°)
水平面内horizontal -15~+15 (°)
导轮架横向位移量 0.01(mm)
砂轮架数控伺服进给 0.001(mm)
砂轮与导轮中心连线至托架底面高度(mm)
Height from centerline of gri.wheel & reg.wheel to workrest
290(mm)
机床总功率(kw) 26(kw)
机床重量Weight 约8000(kg)
机床外形尺寸长×宽×高(L*W*H) 4100×1400×1700
工作精度 圆度roundness 2(μm)
圆柱度cylindricity 3(μm)
粗糙度surface roughness 0.32(Ra)
