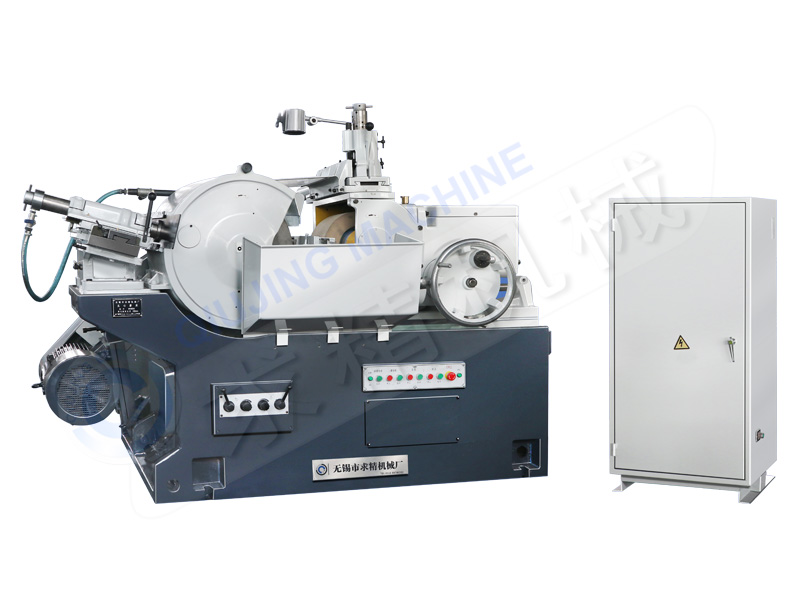

M1083无心磨床
浏览: 发布日期:2019-12-03


M1083无心磨床机床主要特点:
★机床采用导轮架单面移动方式。
★砂轮装置:悬伸结构,更换砂轮方便,主轴采用球铁,轴瓦采用多片式动压油膜轴承。
★导轮装置:悬伸结构,更换导轮方便,主轴采用球铁,整体锥体滑动轴承+辅助支承刚性大提高
★导轮调速采用导轮调速采用齿轮拨叉调速,传动刚性强。


机床主要规格参数:
磨削直径(mm)Grindingdiameter 通磨Plunge feed 10~150(mm)
切入磨Thru-feed 10~150(mm)
磨削长度(mm) (标配) 通磨Plunge feed 250(mm)
切入磨Thru-feed 190(mm)
砂轮规格Grinding wheel specifications P600×200×305
导轮规格Regulating wheel specifications PSA350×200×127
砂轮转速Grinding wheel speed 1050-1150(r/min)
导轮转速Regulating wheel speed 30~300(r/min)
导轮回转角度Swiveling angle of regulating wheel 垂直面内vertical -2~+5(°)
水平面内horizontal 0~+3(°)
导轮架横向位移量
手轮刻度进给量Min Feeding Amount of Grinding Wheel Dresser 0.002(mm)
砂轮与导轮中心连线至托架底面高度(mm)Height from centerline of gri.wheel & reg.wheel to workrest 220(mm)
机床总功率Power 24(kw)
机床重量Weight 6600(kg)
机床外形尺寸长×宽×高 2600×1850×1800
工作精度accuracy
(标准试料)
圆度roundness 2(μm)
圆柱度cylindricity 3(μm)
粗糙度roughness 0.32(Ra)
