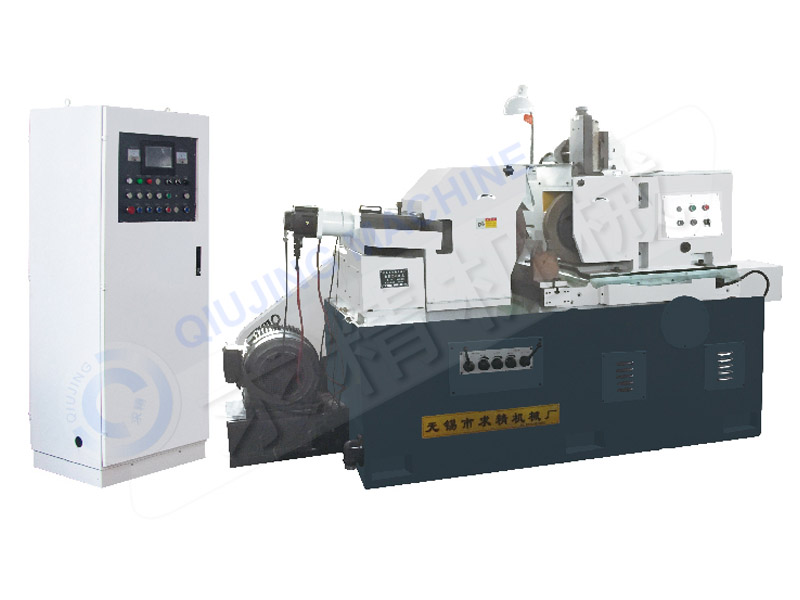

MK10100数控无心磨床
浏览: 发布日期:2019-12-03


MK10100机床主要特点:
★床身、高强度密烘铸铁,两次时效处理,精密加工以确保机床高精度。
★砂轮装置:悬伸结构,主轴采用陶瓷主轴,轴瓦采用多片式动压油膜轴承(不易发热,间隙小,可修复)。
★导轮装置:悬伸结构,采用锥铜套整体式滑动轴承,承载力大精度高。交流变频无级调速。
★进给:导轮架移动采用贴塑导轨,采用交流伺服。电机+减速器带动滚珠丝杠传动,进给与补偿结合在一起,易操作控制,进给精度高最小进给0.001。
★砂轮修整装置:一轴:液压传动,无级调速。三轴:采用伺服电机滚珠丝杆驱动补差修整,可实现台阶圆弧的修整。
★导轮修整装置:一轴:液压传动,无级调速。三轴:液压传动,无级调速。五轴:采用伺服电机滚珠丝杆驱动补差修整,可实现台阶圆弧的修整。
★控制系统:人机对话,进给量,速度,时间均可调。
★机床冷却系统配有磁性分离器。
机床主要规格参数:
磨削直径Grindingdiameter 通磨Plunge feed 4~100(mm)
切入磨Thru-feed 4~100(mm)
磨削长度
Grinding length(标准)
通磨Plunge feed 210(mm)
切入磨Thru-feed 195(mm)
砂轮规格Grinding wheel specifications P500×200×305
导轮规格Regulating wheel specifications PDA350×200×203
砂轮转速Grinding wheel speed 1250(r/min)
导轮转速Regulating wheel speed 10--200(r/min)
导轮回转角度
Swiveling angle of regulating wheel
垂直面内vertical  -2~+5(°)
水平面内horizontal   -1~+3(°)
导轮架横向位移量
伺服进给量 0.001
砂轮与导轮中心连线至托架底面高度
Height from centerline of gri.wheel & reg.wheel to workrest
255(mm)
机床总功率Power
(1)磨削轮电动机 Grinding wheel motor 22kw
(2)导轮电动机Regulating wheelmotor 3kw
(3)液压泵电动机Hydraulic pumpmotor 1.1kw
(4)冷却泵电动机 Coolant Pump Motor 0.1kw
(5)润滑泵电动机 Lubricant pump motor 0.1kw
机床重量Weight  约4500(kg)
机床外形尺寸长×宽×高 2675×1505×1615(L*W*H)
工作精度(标准试料)accuracy 圆度roundness 2(μm)
圆柱度cylindricity 3(μm)
粗糙度surface roughness 0.32(Ra)
