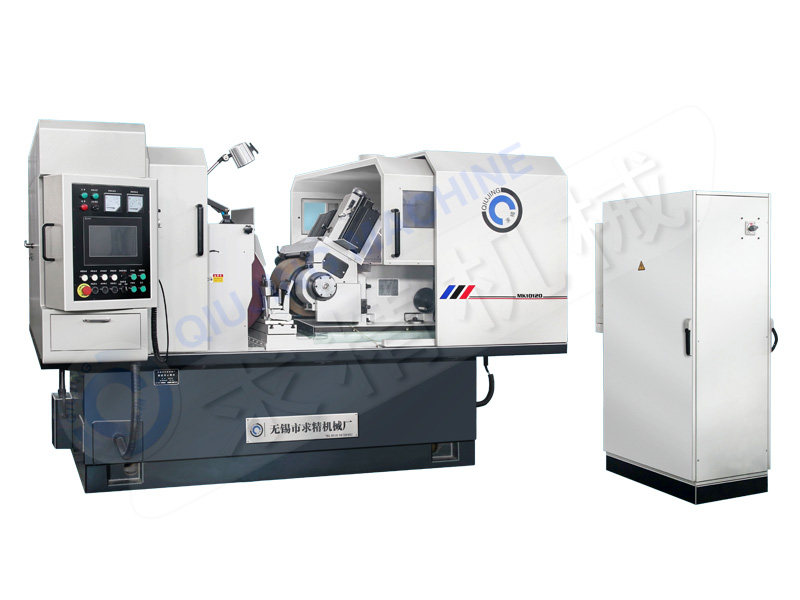

MK10120数控无心磨床
浏览: 发布日期:2019-12-03


MK10120数控无心磨机床主要特点:
★床身、高强度密烘铸铁,两次时效处理,精密加工以确保机床高精度。

★砂轮装置:磨削轮主轴采用悬臂式结构,砂轮轴采用多片式长轴瓦动压油膜轴承(用户也可选用滚动轴承)

★导轮装置:磨削轮主轴双支承结构,刚性好,导轮轴采用多片式球支承短轴瓦动压油膜轴承(用户也可选用滚动轴承)速采用变频交流电机无极调速。

★进给:机床导轮架采用贴塑润滑导轨,伺服进给,抗震性好,进给灵敏精确,磨削稳定性高。


★砂轮修整装置:标配:伺服电机驱动丝杆往复修整,金钢笔进刀采用手轮。
三轴:采用伺服电机滚珠丝杆驱动补差修整,可实现台阶圆弧的修整。
五轴:采用伺服电机滚珠丝杆驱动补差修整,可实现台阶圆弧的修整
★导轮修整装置:
标配:减速电机珠丝杠,往复修整,精钢笔进刀手动。无级调速,平稳可靠。
三轴:标配:减速电机珠丝杠,往复修整,精钢笔进刀手动。无级调速,平稳可靠。
五轴:采用伺服电机滚珠丝杆驱动补差修整,可实现台阶圆弧的修整

★控制系统:三菱系统,自动修整补偿,人机对话,进给量,速度,时间均可调。

★操作采用显示屏人机对话,进给量,速度,时间均可调。

★机床冷却系统配有磁性纸带过滤冷却箱

机床主要规格参数
磨削直径
Grindingdiameter
通磨Plunge feed 5~120(mm)
切入磨Thru-feed 5~120(mm)
磨削长度
Grinding length(标准)
通磨Plunge feed 200(mm)
切入磨Thru-feed 190(mm)
砂轮规格Grinding wheel specifications P600×200×305
导轮规格 Regulating wheel specifications P350×200×203
砂轮转速Grinding wheel speed 1100(r/min)
导轮转速Regulating wheel specifications 12--200(r/min)
导轮回转角度
Swiveling angle of regulating wheel
垂直面内vertical  -2~+5(°)
水平面内horizontal   -1~+2(°)
导轮架横向位移量 0.001(mm)
砂轮与导轮中心连线至地面高度 1020(mm)
导轮修整器最小进给量 0.001mm
水平会转角 -1~+3(°)
砂轮修整器最小进给量 0.001(mm)
冷却泵流量 200L/min
砂轮电机功率 22KW
导轮电机功率(交流变频) 3kw
润滑泵电机功率 0.09kw
变速电机功率 0.04kw
冷却泵电机功率 0.45kw
机床电源 3N-50Hz 380V
机床重量Weight  约6000(kg)
机床外形尺寸长×宽×高(L*W*H)  3600×2500×1700
工作精度(直径20长120标准试料) 圆度roundness 1(μm)
圆柱度cylindricity 1.8(μm)
粗糙度surface roughness 0.32(Ra)
